Strukturovaná kabeláž

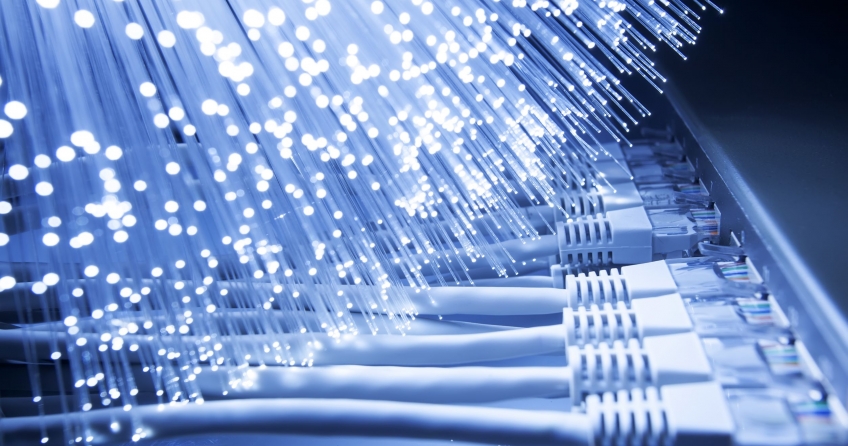

Strukturovaná kabeláž je obecné označení metalických a optických prvků, které umožňují propojení jednotlivých uživatelů v rámci počítačové sítě. Je to univerzální systém, který:

podporuje přenos digitálních i analogových signálů,
u něhož se přípojné body instalují i tam, kde momentálně nejsou potřeba,
který používá datové kabely se čtyřmi kroucenými páry a optické kabely,
u kterého se předpokládá dlouhá technická i morální životnost,
jehož správná funkčnost je pro firmu stejně tak důležitá jako fungování elektrických rozvodů a dalších prvků firemní infrastruktury.

Kategorie podle výkonnosti

V případě hodnocení prvků strukturované kabeláže se nejčastěji hovoří o dělení na tzv. kategorie. Těch dnes existuje několik a každá z nich je definována ve standardech. Základní rozdělení prvků strukturované kabeláže je tedy následující:

Kategorie 3 (Cat. 3) - je nejnižší kategorií. U prvních sítí se komponenty kategorie 3 používaly pro přenos hlasu i dat. Dnes se již prvky kategorie 3 ve většině případů používají pouze pro telefonní rozvody (např. propojovací ISDN panely, kabely k telefonní ústředně či propojovací šňůry k telefonnímu přístroji). Maximální přenosová rychlost, které bylo možné dosahovat na kabelážích kategorie 3, byla 10 Mb/s (protokol 10Base-T).

Kategorie 4 (Cat. 4) - tato kategorie se již téměř nepoužívá. Byla spojována především se společností IBM a jejími prvky pro sítě Token Ring. Kategorie 4 byla silně zastoupená především v USA, v evropských standardech nebyla nikdy zmíněna.

Kategorie 5(Cat. 5) - tato kategorie byla schválena v roce 1995. Nyní je již nahrazena kategorií 5E – tzn. stejně jako v případě kategorie 3 a 4, se jedná již o historickou kategorii. Maximální přenosová rychlost, které bylo možné dosahovat na komponentech kategorie 5 byla 100 Mb/s (tzv. Fast Ethernet, protokol 100Base-T).

Kategorie 5E (Cat. 5E) – vychází z kategorie 5 a má i stejnou šířku pásma (tj. 100 MHz). Z důvodu cenové dostupnosti je v této chvíli kategorie 5E stále nejrozšířenější kategorií ve strukturované kabeláži. Umožňuje přenosovou rychlost 1 Gigabit/s a garantuje funkčnost všech standardizovaných protokolů až po 1000BASE-T.

Kategorie 6 (Cat. 6) - tato kategorie byla schválena v roce 2002. Pracuje s šířkou pásma 250 MHz. Stejně jako kategorie 5E i kategorie 6 umožňuje přenosovou rychlost 1 Gigabit/s a garantuje funkčnost všech standardizovaných protokolů až po 1000BASE-T.

Kategorie 6A (Cat. 6A) – tato kategorie umožňuje přenosovou rychlost 10 Gigabit/s, garantuje funkčnost všech standardizovaných protokolů včetně 10GBASE-T a poskytují šířku přenosového pásma 500 MHz.

Kategorie 7 (Cat. 7) - tato kategorie byla poprvé zmíněna již v roce 1997, nicméně schválení se dočkala až v roce 2002, a to navíc pouze pro kabel a nikoli pro spojovací hardware (tj. zásuvky, patch panely atd.). Pracovní frekvence kategorie 7 je nyní 600 MHz.

Kategorie 7A (Cat. 7A) - současná kategorie 7 z důvodu malého odstupu šířky pásma od komponentů kategorie 6A (500 MHz vs. 600 MHz) bude postupně nahrazena touto novou kategorií s dvojnásobnou šířkou pásma - tj. 1000 MHz.
Kategorie 8 ( Cat. 8 ) - vznikla v roce 2014, na šířce pásma 2000 MHz nabízí na krátkých vzdálenostech ( perm. link do 24m nebo chan. link do 30m ) přenosovou rychlost 25G / 40G.

Reference - Strukturovaná kabeláž

Vila domy Újezd nad Lesy

Vila domy Újezd nad Lesy

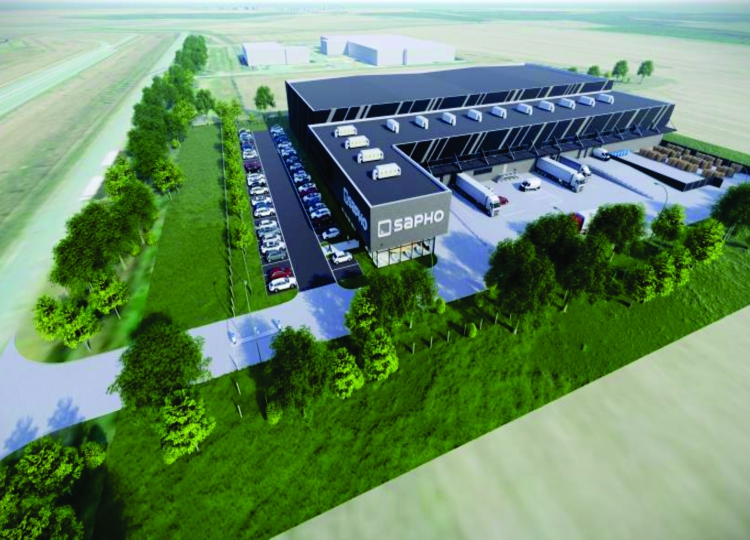

SAPHO Kolín

SAPHO Kolín

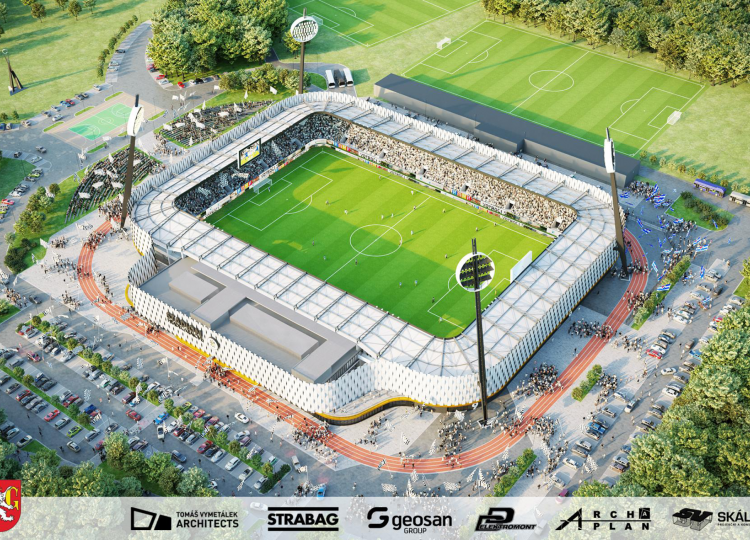

Fotbalový stadion FC Hradec Králové

Fotbalový stadion FC Hradec Králové

Oblastní nemocnice Jičín - novostavba pavilonu pro laboratoře a onkologii

Oblastní nemocnice Jičín - novostavba pavilonu pro laboratoře a onkologii

BD Za Jízdárnou - Kolín

BD Za Jízdárnou - Kolín

Vetro plus Hradec Králové - rozšíření haly

Vetro plus Hradec Králové - rozšíření haly

Nadchod Litomyšl

Nadchod Litomyšl

BorsodChem Ostrava

BorsodChem Ostrava

Golf resort a bytové domy Lipence

Golf resort a bytové domy Lipence

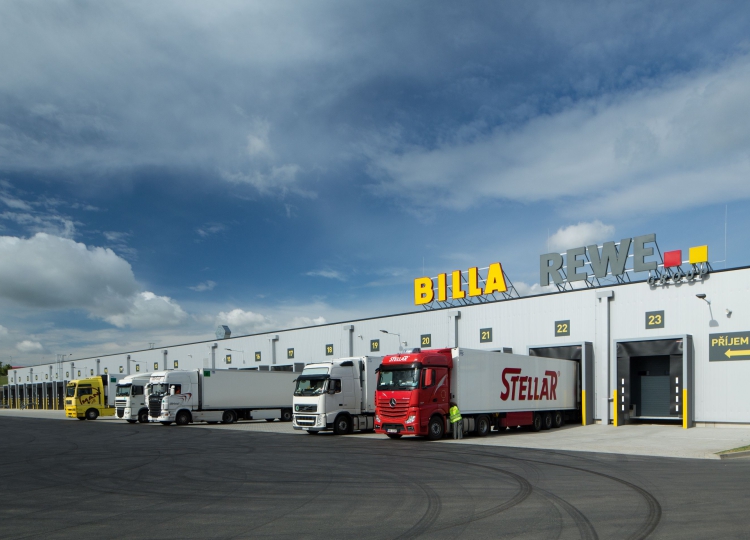

Billa Modletice

Billa Modletice

Obecní dům Kvasiny

Obecní dům Kvasiny

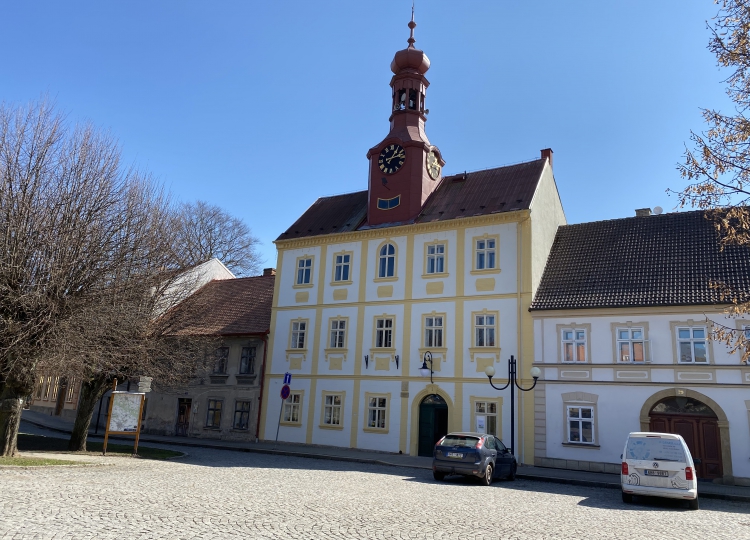

Město Železnice

Město Železnice

Centrum Estrella, Hradec Králové

Centrum Estrella, Hradec Králové

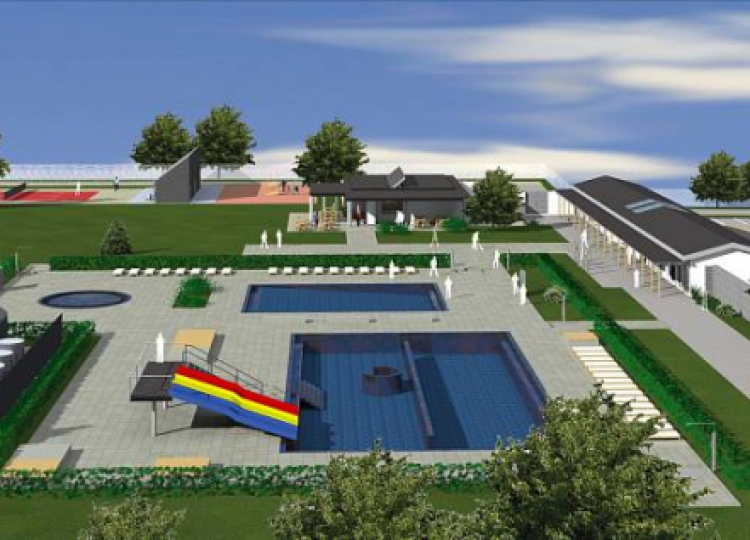

Volnočasový areál Hostinné

Volnočasový areál Hostinné

VODOS Kolín

VODOS Kolín

ZŠ a MŠ SION Hradec Králové

ZŠ a MŠ SION Hradec Králové

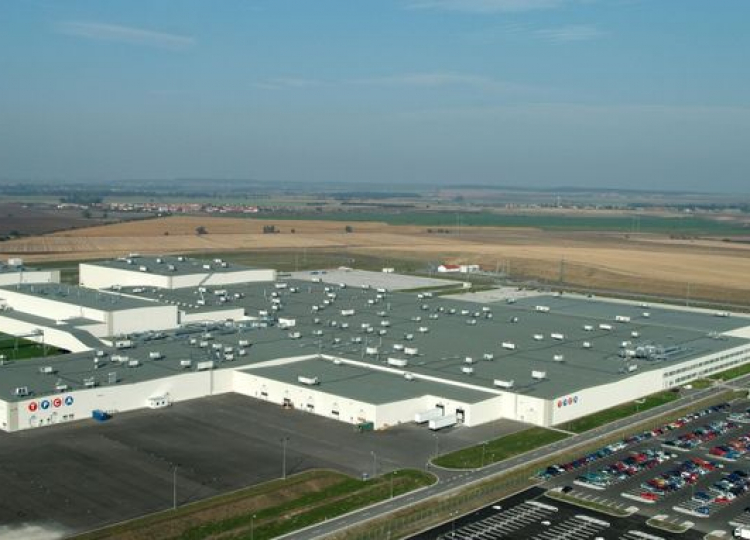

TPCA Kolín - přístavba nové haly

TPCA Kolín - přístavba nové haly

Domov pro osoby se zdravotním postižením Leontýn

Domov pro osoby se zdravotním postižením Leontýn

Biskupské gymnázium Hradec Králové - přístavba

Biskupské gymnázium Hradec Králové - přístavba

Komunitní centrum Hejtmánkovice

Komunitní centrum Hejtmánkovice

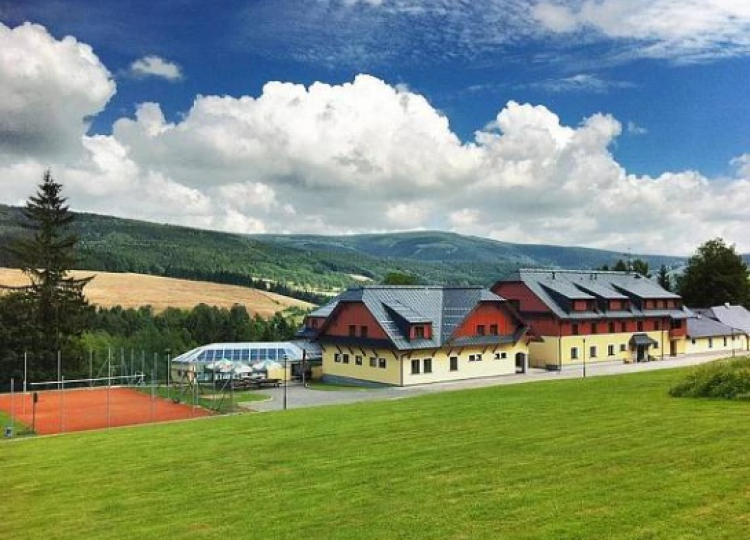

Hotel Alfa Resort Deštné

Hotel Alfa Resort Deštné

Zámek Hoješín

Zámek Hoješín

Sonepar Hradec Králové

Sonepar Hradec Králové

SECO Jičín

SECO Jičín

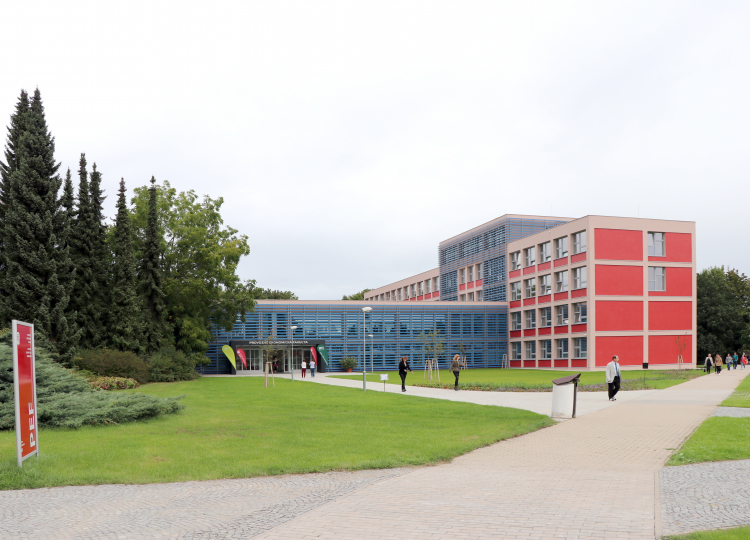

Česká zemědělská univerzita - Praha Suchdol

Česká zemědělská univerzita - Praha Suchdol

Golf Vinoř

Golf Vinoř

Střední odborná škola a Gymnázium Uherské Hradiště

Střední odborná škola a Gymnázium Uherské Hradiště

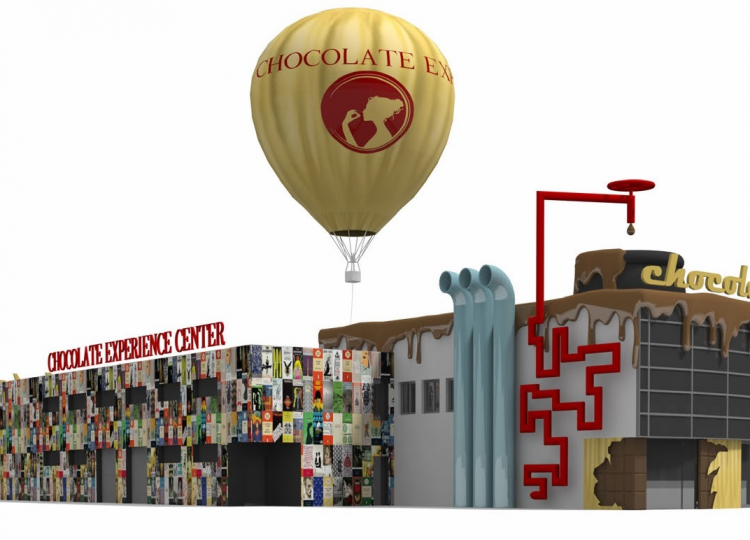

Čokoládový svět ,Praha Průhonice

Čokoládový svět ,Praha Průhonice

Střední odborná škola a Gymnázium Staré Město

Střední odborná škola a Gymnázium Staré Město

SUPŠ HNN Hradec Králové

SUPŠ HNN Hradec Králové

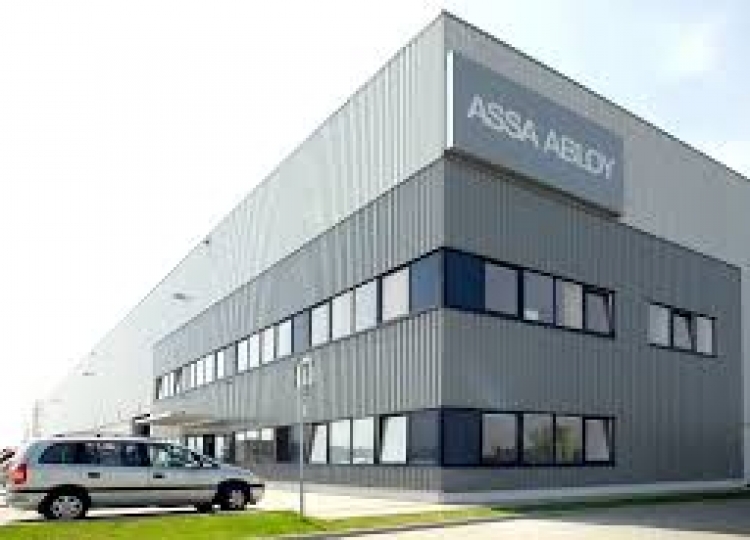

Assa Abloy Ostov u Stříbra

Assa Abloy Ostov u Stříbra

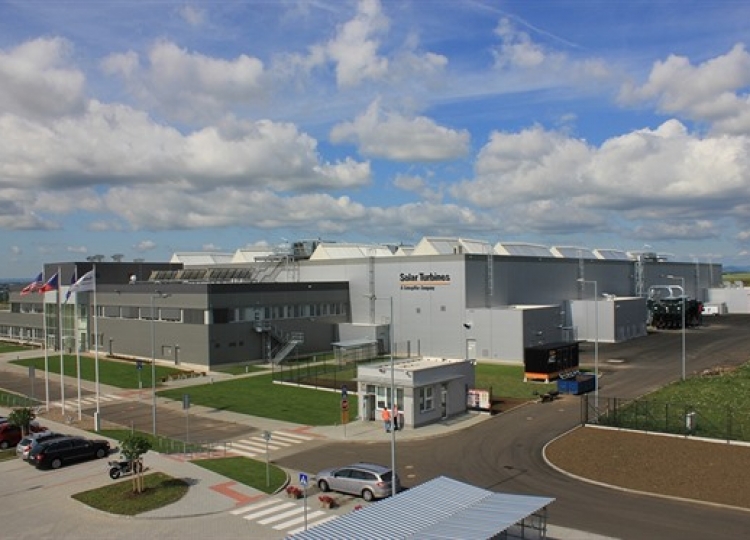

Solar Turbines, Žebrák

Solar Turbines, Žebrák

Klášter Broumov - Růžový dvůr

Klášter Broumov - Růžový dvůr

KION II, Ostrov u Stříbra

KION II, Ostrov u Stříbra

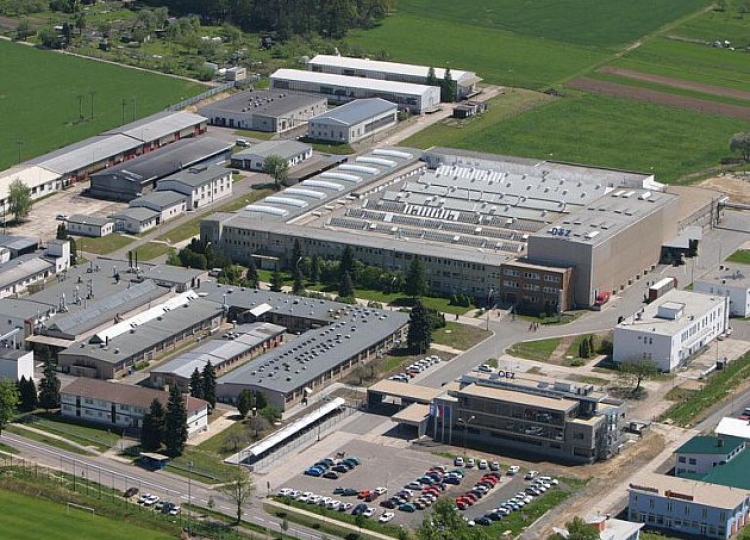

OEZ Letohrad

OEZ Letohrad

Střední zahradnická škola Kopidlno

Střední zahradnická škola Kopidlno

Domov důchodců Biřička Hradec Králové

Domov důchodců Biřička Hradec Králové

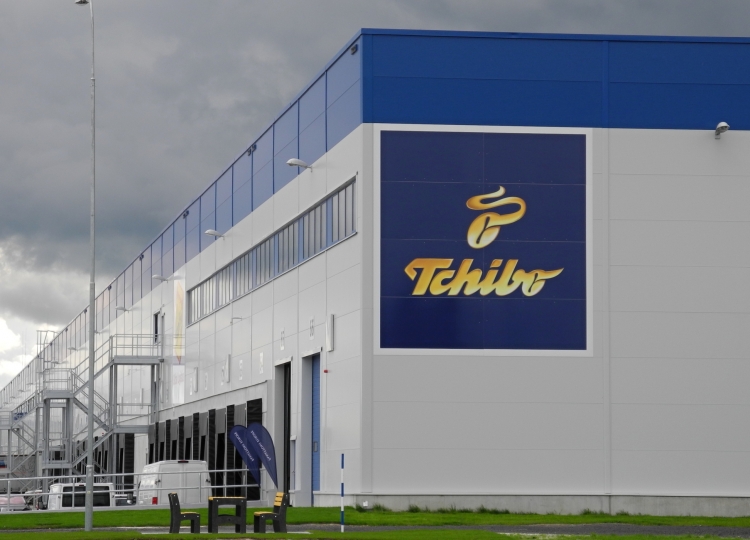

Tchibo Cheb

Tchibo Cheb

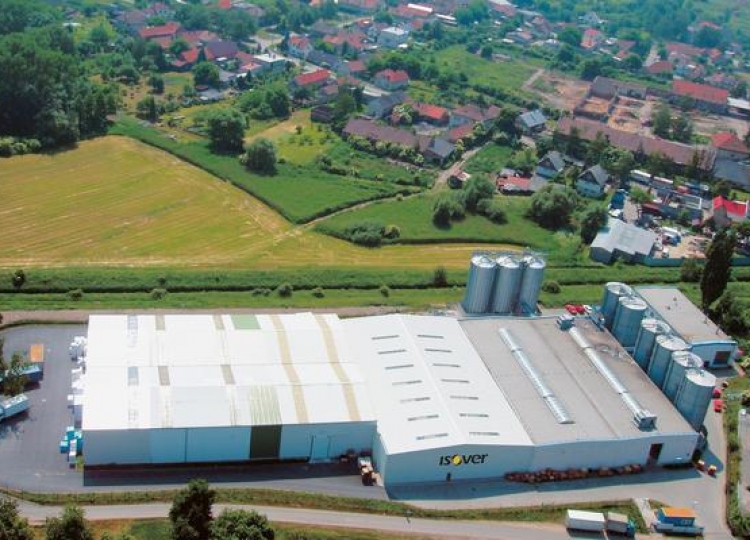

Isover Český Brod

Isover Český Brod

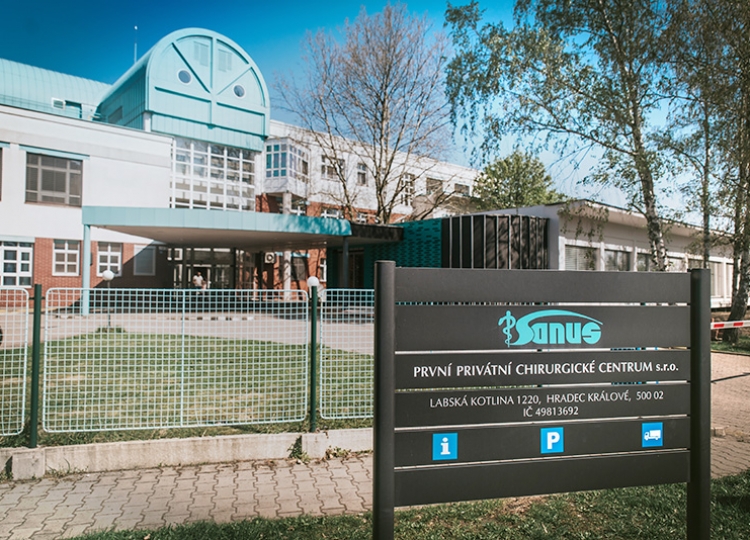

Sanus Hradec Králové

Sanus Hradec Králové

Isover Častolovice

Isover Častolovice

Akcenta Hradec Králové

Akcenta Hradec Králové

Sportisimo Rudná

Sportisimo Rudná

Univerzita Hradec Králové objekt C

Univerzita Hradec Králové objekt C

Sans Hradec Králové

Sans Hradec Králové

Obchodní akademie Hradec Králové

Obchodní akademie Hradec Králové

ZŠ Kladská, Praha

ZŠ Kladská, Praha

Policejní škola Opatovice nad Labem

Policejní škola Opatovice nad Labem

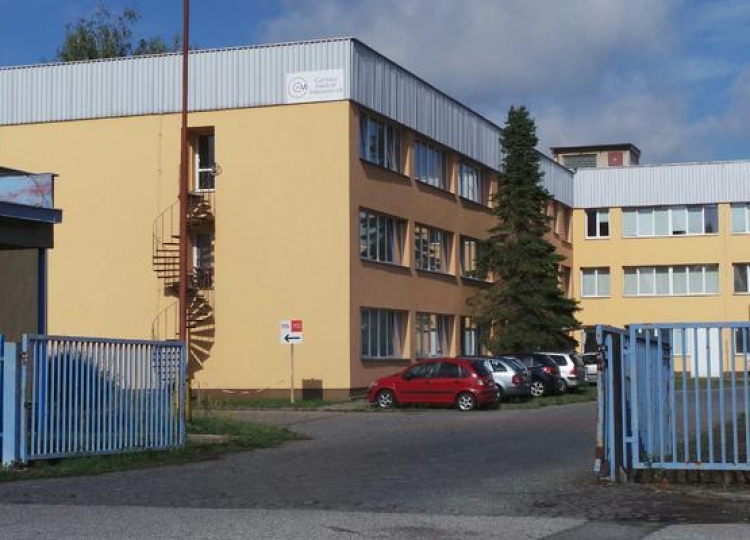

Contract Medical International Hradec Králové
